Die  Video Türstation DT821 ist der Nachfolger der DMR21/ DSB42 und ist mit allen Komponenten älterer Ausführungen unseres SPA Systems kompatibel

Was ist neu: -modularer Plug and play Aufbau  >> Alle Module können an beliebiger Position des Einbaurahmens verbaut werden -alle Module hinter 304 fingerprint-proof Edelstahlfront -IP54 Schutzklasse -RFID Modul mit Dot-Matrix- Display > optische Anzeige der gerade ausgeführten Funktion (welche Wohnung gerade gewählt wird und Türöffnung ) – mechanisches Zahlencode Module aus 304 fingerprint-proof Edelstahl – Metall Klingeltasten IP54 ohne mechanische Komponenten >> Tasten Anwahl mit Lichtsensor, schneller Wechsel der Namenschilder via Saugaplickator, optional Edelstahl Abdeckung  nicht benötigter Tasten )  Video zur Station Unterputz-Einbaurahmen der 3er Standardausführungen und Videozentralmodul  ist bautechisch analog DMR21/ DSB42

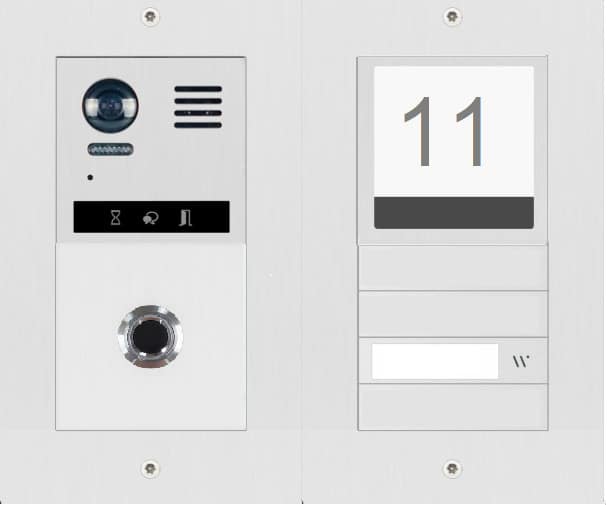

Merkmale der DT821

Weitwinkel Kamera ARS 170° H / V 93°

Unterputz BOX für Mauerwerkeinbau

LED Indikator mit Sprachansage :Türstation klingelt

LED Indikator mit Sprachansage :Bitte sprechen

LED Indikator mit Sprachanlage Tür öffnet

Technische Daten DT821  Türklingel

Power supply: DC24V;

Camera: Color ARS; 2 MP;

Verbrauch: Standby 36.8mA;Working status 121.4mA;

LCD Screen: 3.5 inch TFT 320(R, G, B)X240 pixels;

Video signal: CCIR/EIA Optional

Verbindung System : 2 wires (non-polarity);

Abmessungen: 3er Rahmen 315(H)×132(W)×46(D)mm

2er Rahmen 232x 132mm

Abmessung eines Modules (egal welches) 82x83mm

DT821 Türklingel Nachfolger der DSB42(DMR21) Module

Einstellungen verfügbare : Lautstärke, Türöffner-Modus (Öffner/ Schließer) Türöffner Dauer, Warnton oder Voice Guide , Reset über Programm Sensor Button A und B

Weitere Einstellungen wie RFID, LCD Screen  und Key Pad  werden über die einzelnen Module vorgenommen und sind verfügbar je nach ausgewählter Station

Stecker Belegung DMR21 Türklingel

  • 12V: 12VDC 280 mA Ausgangsleistung für Türöffner .
  • LK- (GND): 12 V -.
  • LK + (COM): 12V+ oder Common Kontakt des Relais (je nach JP-LK Jumperstellung).
  • NO.: Schließerkontakt des Relais (siehe Planungsanleitung für Lock-Anschluss DT Detailinformationen).
  • EB +: Exit-Taste Verbindungsanschluss .
  • EB:  Exit-Taste Verbindungsanschluss .
  • JP-LK: Für elektronischen Türöffner  Sicherheitstyp -Einstellung (siehe Türstation sperren Connections).
  • T / R-: USB-RS485 Kommunikationsendgerät negativ.
  • T / R +: USB-RS485 Kommunikations Terninal positiv.
  • Bus (L1, L2): nicht polare Buslinie.
  • CN / KMB: Tasten-Modul-Anschluss-Port.
  • CN / T-COIL: reserviert.
  • CN / CAM: geerdet.
  • CN / FUN: Tastsensor Tastenmodul oder TFT-Display-Modul-Anschluss-Port.
  • CN / WGN: Kartenleser-Modul-Anschlussport.

Module

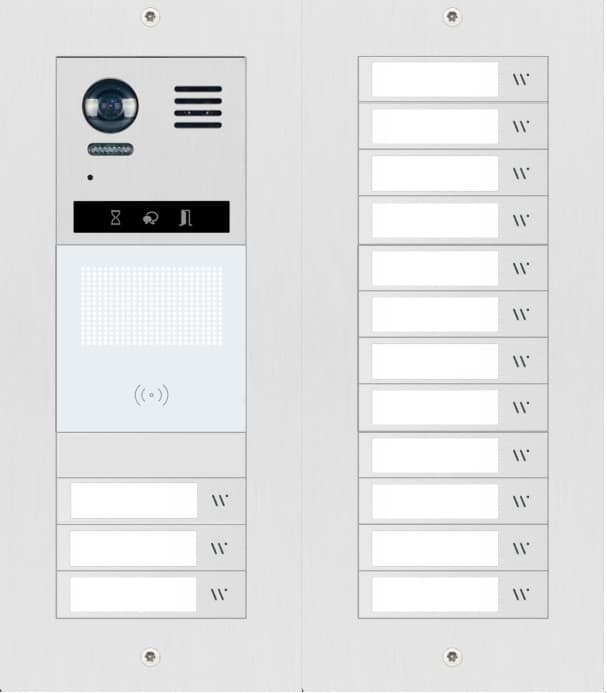

821-DR RFID Modul:

  • mit 2 Master Karten zum anlernen und löschen der bis zu 1000 möglichen Nutzerkarten
    Master  Karten sind im Lieferumfang enthalten
  • Nutzerkarten nach Anzahl der Wohnung des Sets
  • EM Karte 125KHz & 13,56 MHz Dual Standard
  • Dot Matrix Display (Anzeige der ausgeführten Funktion wie öffnen & verbleibende Sprechdauer)

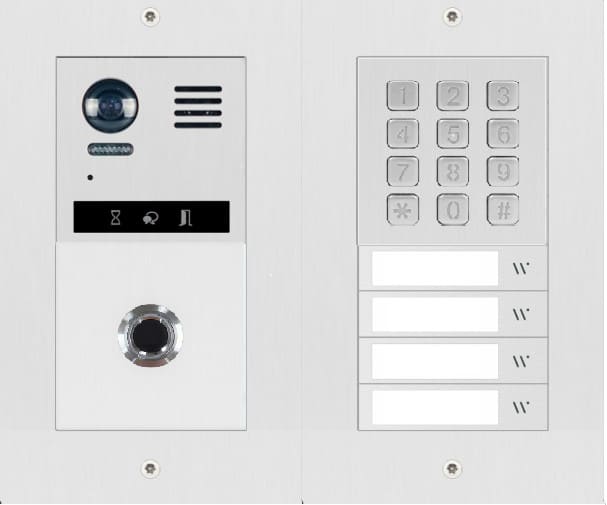

821/MK  Code Modul  für Model 821 (Nachfolger  DMR21/KP ) für Modulrahmen

Funktionen :

  • Bedienung von zwei Türöffnern möglich 2. TÖ über RLC Modul ansteuerbar (nur wenn KP Modul verbaut)
  • 50 Nutzer Codes pro Türöffner
  • einmal Nutzer Code für 60 s einstellbar
  • Öffnungsdauer über KP einstellbar
  • KP Modul beleuchtet Dauer einstellbar
  • Lautsprecher Lautstärke einstellbar
  • Betätigungston einstellbar
  • Sensorpad Empfindlichkeit  einstellbar
  • Nachtlicht Helligkeit einstellbar
  • Master Code einstellbar
  • Wohnungsnummern (ID Adressen ) über KP anwählbar zusätzlich zu den Klingeltasten

Wird gegen nicht benötigte Klingeltasten ausgetauscht

Edelstahl gebürstet

wird von vorn eingesetzt

Entnahme mit Applikator

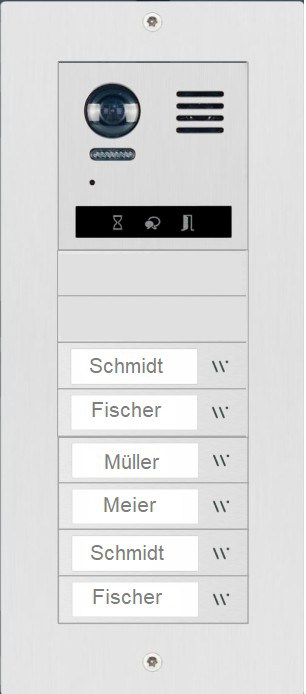

821/S4 einreihiges Tastenmodul beleuchtet  für  DSB42/S4 Nachfolger  modulare Station (821)


IP54 Schutzklasse
optional Blindabdeckung für nicht benötigte Klingeltasten
Namenschild austausch von vorn durch Saugnapf Applikator
Metall-Touch-Taste mit Lichtsensor für auslösen des Klingelvorgangs


821/VD -fe Gen2 Video-Zentraleinheit der 2. Generation für modularen Rahmen

Dieses Sprechanlagen Modul ist die zentrale Einheit für die Stationen DMR11SS und DMR21 der 2. Generation (für modularen Rahmen) .

821/VD -fe Gen2 Zentraleinheit verfügt über eine 170° (H) & 90° (V) CMOS 1/2.7″ Fischaugen Kamera mit 2 MP.
große Sprechanlage sind darstellbar mit bis zu 128 Wohnungen (mit Zusatzmodulen PC6A/BDU)
diverse Module wie RFID Kartenleser, Keypad; TFT und LB Modul können beliebig mit VD Modul verbunden werden.
farbige Gesprächsindikatoren zeigen den aktuellen Status der Station, zusätzlich zur einstellbaren Sprachansage an.
2 Türöffner werden unterstützt über RLC Modul und /oder 1x direkt an der DT821 potentialfrei oder 12 V DC 250 mA
