Die neue Video Türklingel DMR21

Diese Station ermöglicht uns größere Anlagen bis zu 128
Teilnehmer abzudecken und vereint neueste DT- BUS Technik ,
modularen Aufbau und Design mit funktionaler Bedienung .
Wir werden diese Türklingel Station vorerst in den Versionen
DMR21/S8 ,DMR21/S4/ID auch in Verbindung mit dem
Erweiterungspaneel EP/S12 anbieten .
Später werden die Stationen DMR21/ID/D16 (16 Klingeltaster &
RFID Funktion) , DMR21L/D8 LCD Bildschirm für Namensanzeige
,DMR21/ID/D32 &D16 große Türklingel Station mit großen
Namenschilder 2 Einzelreihen und und in der Version DMR21/L/KP LCD Screen und KeyPad anbieten .

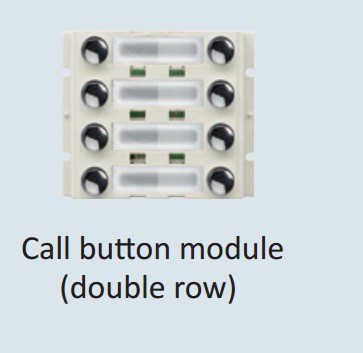

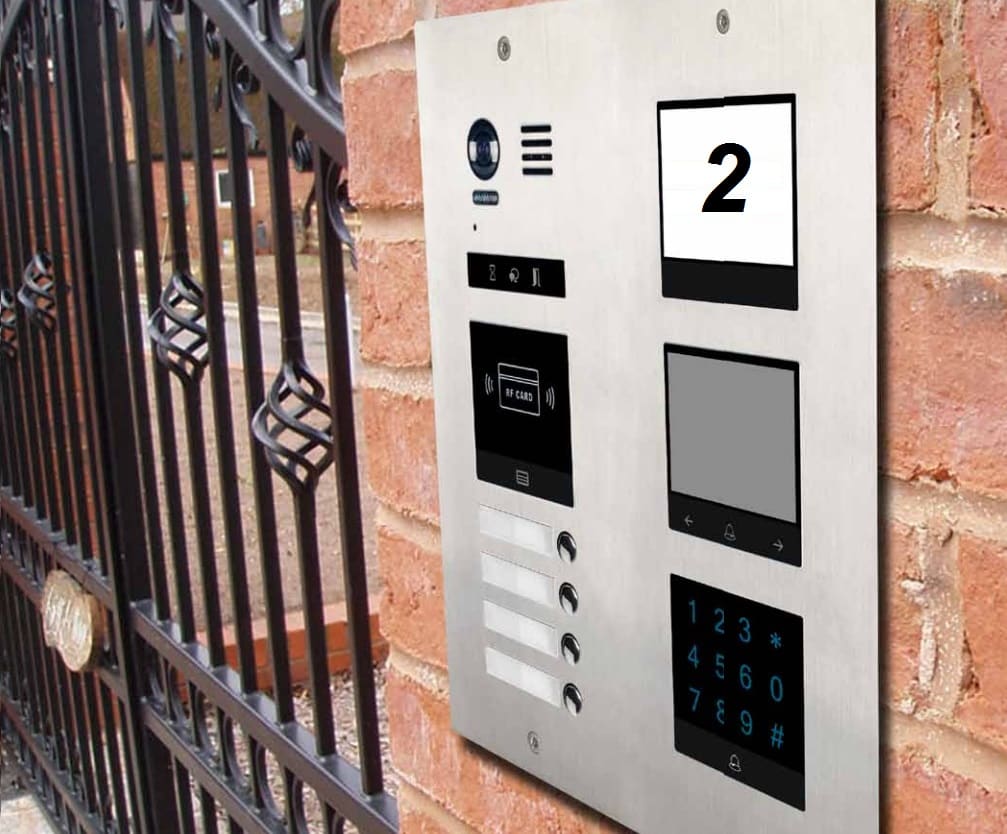

Die Station ist modular aufgebaut und die Module können ausgetauscht werden . Das bedeutet das RFID Modul
kann gegen KP, LCD oder Info Modul ausgetauscht werden .

Auf Wunsch erstellen wir jede beliebige Front und jede Abmessung  für ihre individuelle DMR21 Türsprechanlage nach ihren Angaben.

Um ihre individuelle Sprechanlagen Front zu planen nutzen sie unseren Konfigurator oder kontaktieren sie den TEC Support

Funktionen DMR21 Türsprechanlage im Überblick

  • ARS 105 Grad Kamera für hohe Auflösung
  • optional 170° 2MP Fischaugen Kamera mit PAN TILT Funktion
  • Synthese Sprache Erinnerung (individuelle Ansagen optional)
  • Große Kapazität (max.128 Wohnungen über BDU);
  • Zuverlässige Nähe Zugang über RFID, Key Pad oder Fingerprint
  • Aktuelle Funktion LED  Arbeitsstatusanzeigen
  • Diverse Modulkonfigurationen möglich
  • Liste Name via TFT-Display;
  • Kompatibel mit allen DT Zweidraht-System Modellen
  • unterstützt 2. Türöffner über DT-RLC
  • Nur unterstützt Putzmontage;
  • Sabotage Schraube Installation

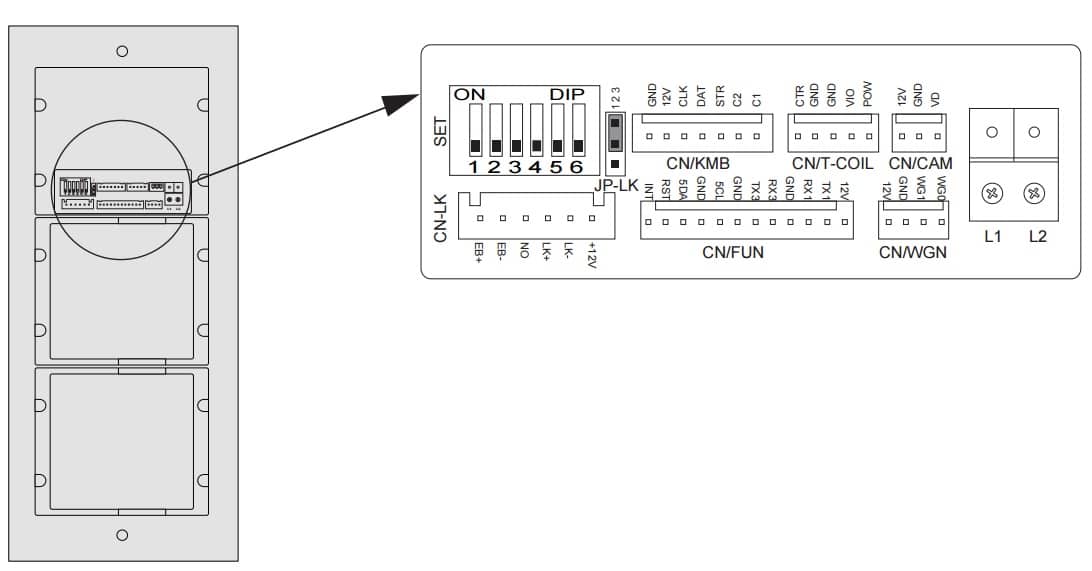

Stecker Belegung DMR21 Türklingel

  • 12V: 12VDC 280 mA Ausgangsleistung für Türöffner .
  • LK- (GND): 12 V -.
  • LK + (COM): 12V+ oder Common Kontakt des Relais (je nach JP-LK Jumperstellung).
  • NO.: Schließerkontakt des Relais (siehe Planungsanleitung für Lock-Anschluss DT Detailinformationen).
  • EB +: Exit-Taste Verbindungsanschluss .
  • EB:  Exit-Taste Verbindungsanschluss .
  • JP-LK: Für elektronischen Türöffner  Sicherheitstyp -Einstellung (siehe Türstation sperren Connections).
  • T / R-: USB-RS485 Kommunikationsendgerät negativ.
  • T / R +: USB-RS485 Kommunikations Terninal positiv.
  • Bus (L1, L2): nicht polare Buslinie.
  • CN / KMB: Tasten-Modul-Anschluss-Port.
  • CN / T-COIL: reserviert.
  • CN / CAM: geerdet.
  • CN / FUN: Tastsensor Tastenmodul oder TFT-Display-Modul-Anschluss-Port.
  • CN / WGN: Kartenleser-Modul-Anschlussport.




Technische Daten DMR21 Türklingel

  • Power supply: DC24V;
  • Camera: Color ARS; 520 TV Lines;;
  • Verbrauch: Standby 36.8mA;Working status 121.4mA;
  • LCD Screen: 3.5 inch TFT 320(R, G, B)X240 pixels;
  • Video signal: CCIR/EIA Optional
  • Verbindung System : 2 wires (non-polarity);
  • Abmessungen: 316(H)×133(W)×46(D)mm
