Türsprechanlagen Sprechanlagen Zubehör für BUS Türsprechanlage
Kleines 1×1 zum Aufbau einer Videosprechanlage
Sprechanlage mit Video 2 Draht
Prinzipiell kann man sagen sie benötigen für jede Sprechanlage einen BUS-Trafo und eine DPS (BUS Signalgeber) oder eine PC6 welche den PS5 oder PS4 und die DPS ersetzt .
Bei den kapazitiven Türsprechanlagen Monitoren der T Serie (T37, 47 ….) sollten sie den PC6 verwenden da dieser in Kombination mit dem SC6 die Haussprechanlage zur Bildspeicher Gegensprechanlage macht .
Modelle, Bezeichnung und Funktion

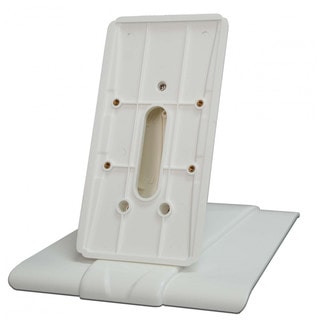

DB1 Tischhalter für alle Sprechanlagen Monitore
schwarz o weiss
Tischhalter für alle Sprechanlagen Monitore
auch für SH-G70 Alamanlage geeignet

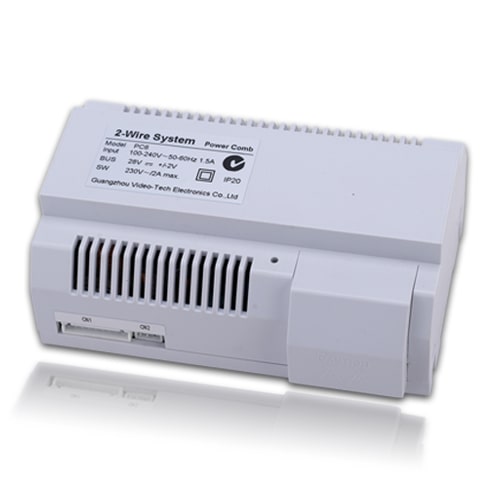

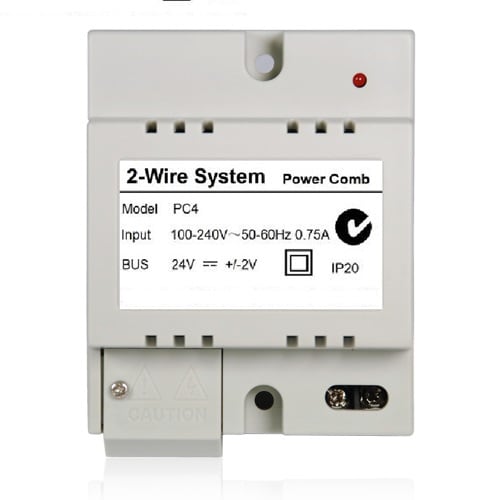

PC6A Power Comb BUS Versorgungs & Daten Kombigerät für Video Türsprechanlage
Video Türsprechanlagen Kombinationsgerät aus Netzgerät und DPS eine zusätzliche DPS ist nicht notwendig .
Eine PC6 ist ausreichend für die Versorgung von 4-6 Monitoren im zeitgleichen Betrieb (Einfamilienhaus) .
Bei größeren Video-Türsprechanlagen empfehlen wir zusätzlich BDU Verstärker/ PC6A Kombinationen . Fragen sie dazu unseren TEC Support
Port Beschreibung:
PG. Power Ground / Erdung (grün/gelb)
N : AC Eingang N
L: AC Eingang L
CN2 : Sprechanlagen BUS Brück bleibt immer gesetzt
BUS IM : Leitung zum Video Türklingel Monitor
BUS DS Leitung zur Video Türsprechanlagen Aussenstation
SC6M /SC6V Modul
f. externen Bildspeicher /
DVR Anschluss /2x DT Cam
nur in Verbindung mit PC6
Hutschienen Sprechanlagen Modul SC6M für Monitore ab T Serie in kombination mit PC6 Licht /Schloss Steuerung über den Monitor (nur in Verbindung mit PC6+SC6M)
Bildspeicher (nur in Verbindung mit PC6+SC6M) 2x BUS 2 Draht Kameras anschließbar (DT-CAM) Codierung über DIP Codes entfällt
Grundsätzlich gilt SC6M ist nicht mit anderen DT BUS
Sprechanlagen Monitoren und DT Bus Sprechanlagen Komponenten der Firma Schick-Sprechanlagen abwärts kompatibel kann aber optional mit neuen Txx Monitor betrieben werden .
Die Funktionen Bildspeicher, vorher bezeichnet als SD Funktion
wird hier aber das Bild des Besuchers nicht über den
Türsprechanlagen Monitor gespeichert .Bilder werden über das
optionale Modul SC6M welches nur in Verbindung mit den Sprechanlagen Power Comb PC6 betrieben werden kann .
SD Funktion und auch Modell DtxxSD TD XX entfällt .
Ferner können am SC6M Modul zusätzliche Bus Kameras
angeschlossen und Licht/ Türöffner Steuerungen (nur ) in Verbindungmit den T47 Monitor vorgenommen werden .
Das Besondere beim SC6M Modul:
Es wird auch bei grösseren Anlagen -32 WE nur 1 zentrales SC6M Modul für den Bildspeicher benötigt, was gegenüber den Monitoren mit SD Funktion erhebliche Kosten einspart
PS4 12V
Hutschienen Adapter für Türöffner 12V
für BUS Sprechanlagen
70 x 89 x 45 mm / 0,37 Kg
Eingang 85~ 260 Vac
24 V DC / 1 A Ausgang
DIN Hutschienen Adapter für DT System für die Montage in den bauseitigen Verteilerschrank
ausreichen für 2 Videosprechstellen
für Türöffner 12 V > 300 mA an Sprechanlage

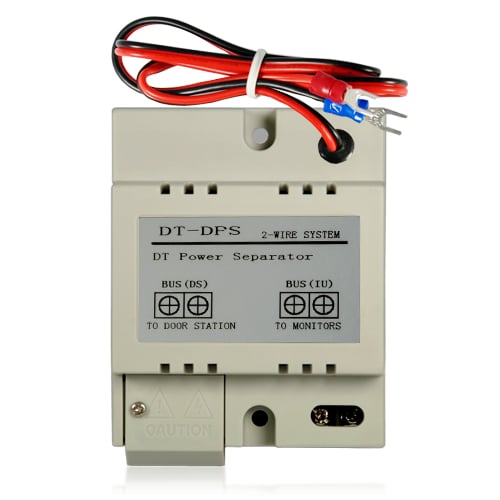

DPS
Stromversorgungs Controller
für BUS Sprechanlagen
70 x 89 x 45 mm / 0,37 Kg
Stromseperator für die Verbindung
Türklingel /Monitor/e in Verbindung nur mit PS4 oder PS5
DT-SCU Kamera Interface für Sprechanlage
Sprechanlagen Kamera Interface für BUS Sprechanlagen
DT-SCU
DAs Modell DT-SCU wurde entwickelt um externe Kameras in den BUS der Sprechanlage einzuspeisen .
Die SCU ist kompatibel mit allen Modellen auch früherer Baureihen (dort aber auf DCU Modus umstellen )
Es können 2 x analoge Kameras CCD eingespeist und 2 BUS (2 Draht Kameras /Modell DT-Cam) an einen SCU Sprechanlagen Interface eingebunden werden .
Jede im System verbaute SCU benötigt eine Türstation gleicher ID im SCU Modus im DCU Modus bekommt jede SCU die ID einer Türstation ID 00 01 10 11 max 4 RS-485 : reserviert CAM 1~2 : Anschluss für 2 analog (Kamera Typ A) CAM 3~4 : Anschluss für 2 Draht BUS Kamera (Kamera Typ B) BUS (IN) : Eingang BUS Line BUS (OUT) Ausgang BUS Line Tasten : betätigen CAM1 ~4 Tasten /Einstellung und Kontrolle der entsprechenden Kameras

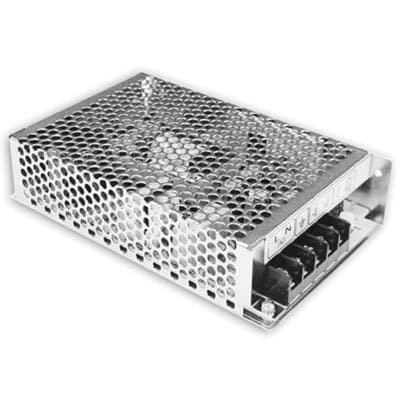

PS5
PS5
0,64 Kg
DIN Hutschienen Adapter
für BUS Sprechanlagen
150 x 97 x 38 mm
Überspannung, Überhitzung, Kurzschlussgeschützt
DIN Hutschienenmontage (Schaltschrank)
ausreichend für – 32 Monitore normal und 16 SD Monitore
ausreichend für – 4 DMR11
230V 47-63Hz /Ausgang 24Vdc + 26,5 Vdc (einstellbar) 4,5 A
Eingang 100~120VAC(2.5A), 200~240VAC(1.5A)
Arbeitstemperatur -20°C~+60°C
Zu verwenden bei Anlagen > 2 Inneneinheiten
L(AC): AC input. / Wechselstromanschluss 230V
N(AC): AC input. / Wechselstromanschluss 230 V
Earth Ground. /Schutzleiter (grün/gelb
V-: DC power Output.(21.5~26.5 einstellbar) zum DPS verbinden
V+: DC Power output.(21.5~26.5einstellbar)) zum DPS Verbinden
Signalverteiler DBC4A1 für Sprechanlage 4 Ausgänge
DBC-4A Signalverteiler für Video Türsprechanlage
Monitore und Türklingel
Bei einer Sternverteilung der Sprechanlagen Geräte empfehlen wir das DBC4A zu verwenden.
Pro BUS Strang ein Video Türsprechankagen Monitor oder eine Türstation.
Die Sternverteilung ist bei einer Sprechanlage von mehr als 4 Video Türsprechanlagen Monitoren die empfohlene Installationsform.
Bei Fragen hierzu kontaktieren sie unseren TEc Support
Verteiler DBC4A:
Abmessung: 89*70*45mm
Versorgung über BUS : 20- 30V keine Polarität zu beachten
Anschluss Ports für Monitore oder Türsprechanlagen A.B.C.D
Impendance Switch auf ON am letzten DBC4A1 der BUS
4 Ausgänge Verteiler:
? Für Mehrtorstationen und Monitor in Sternverteilung (max.4);
? Separater Isolationsschutz;
? Kurzschlussanzeige;
? Periodische Selbsterkennung.
Verteiler für Stichverteilung (sternförmige) des Signals auf 4 einzelnen Sprechanlagen Monitore odere Türklingeln (benötigt je nach den baulichen Begebenheiten ) DIN Hutschienenmontage
Audiostation für Sprechanlage

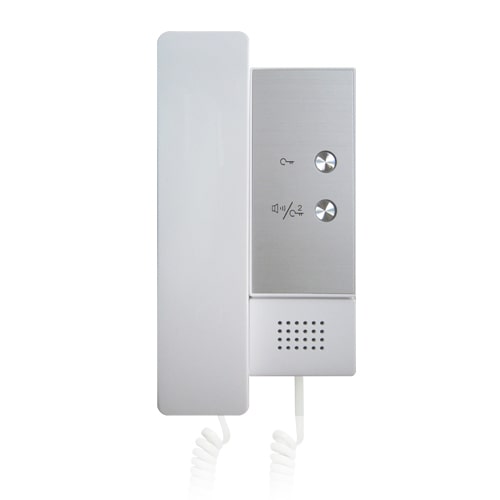

DJ4A Sprechanlage Türklingel Audiostation
187x97x33mm
Audiostation für DT Videosprechanlagen
Etagenklingeltaster Anschluss
DIP Adressen Einstellung
max 128 Adressen ohne BDU
Innerer Ruf verfügbar /kein Interkom
2 Türöffner steuerbar
mit allen Sprechanlagen kompatibel
Dies Sprechanlagen Innenstation eignet sich sehr gut für den Einbau als Slaver Station im Ein Familien oder Mehrfamilienhaus. Gerade bei Häusern mit sehr großen Wohnungen ist es manchmal notwendig mehrere Geräte oder zusätzliche Klingeln zu installieren um eine ausreichende Lautstärke der Türklingel zu gewährleisten .
Mit dieser Sprechanlagen Audio Innenstationen haben sie den Vorteil gegenüber einen extra Gong, dass keine zusätzlichen Versorgungen etc notwendig sind und keine komplizierten Anschlüsse an den Monitor über Entkopplungsrelais etc. hergestellt werden müssen .
Die Audio Sprachanlagen Station wird einfach an beliebiger Stelle an den BUS geklemmt erhält eine Slaver-Programmierung und schon klingelt dies mit dem gewünschten Monitor parallel mit .
Sprechen und öffnen kann man natürlich auch …

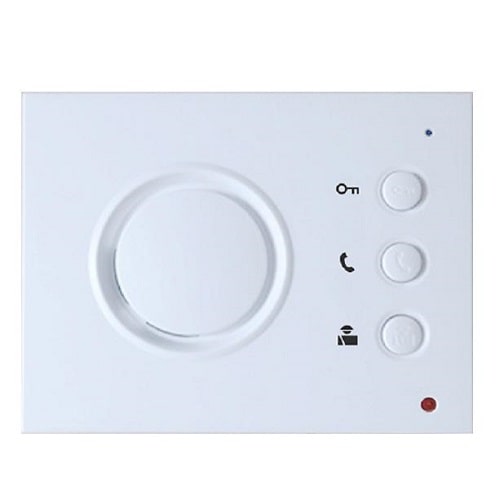

DJ5A Audiostation für Sprechanlage
DJ5 SprechanlageAudiostation für Einfamilienhaus und Mehrfamilienhaus Sprechanlage
88(H)x110(W)x20(D)mm
Dies Sprechanlagen Innenstation eignet sich sehr gut für den Einbau als Slaver Station im Ein Familien oder Mehrfamilienhaus. Gerade bei Häusern mit sehr großen Wohnungen ist es manchmal notwendig mehrere Geräte oder zusätzliche Klingeln zu installieren um eine ausreichende Lautstärke der Türklingel zu gewährleisten .
Mit dieser Sprechanlagen Audio Innenstationen haben sie den Vorteil gegenüber einen extra Gong, dass keine zusätzlichen Versorgungen etc notwendig sind und keine komplizierten Anschlüsse an den Monitor über Entkopplungsrelais etc. hergestellt werden müssen .
Die Audio Sprachanlagen Station wird einfach an beliebiger Stelle an den BUS geklemmt erhält eine Slaver-Programmierung und schon klingelt dies mit dem gewünschten Monitor parallel mit .
Sprechen und öffnen kann man natürlich auch …
Power Supply : DC 24V
Power Consumption: Standby 16mA Working status 56mA
Working Temperature: -15ºC ~ +55ºC
Wiring: 2 wires,non-polarity
Dimension: 88(H)×110(W)×20(D)mm
Id Adresse einstellbar über DIP CodesMax 128 DIP Adressen
Inner Call Funktion für MFH wenn mehrere Sprechstellen in einer WE
Türöffner Steuerung 2x
4 Klingeltöne einstellbar
kompatibel mit Mehrfamilienhaus und Einfamilienhaus Sprechanlagen DT System
Achtung im MFH nur als Slaver Station einsetzbar und nicht als Hauptstation da keine Etagenruf Taster angeschlossen werden kann
DT-BDU Router/Verstärker/Gateway Modus
2-Draht BUS Sprechanlagen Verstärker und Router
Endlich ist es soweit und wir können nun Türsprechanlagen Systeme bis zu 128 Wohnungen in einen Sprechanlagen System abbilden.
Auch schwierige Leitungswege in bestehender Mischverkabelung oder mit zu dünnen Querschnittensind mit dem DT-BDU/SH kein Problem mehr .
Für lange Distanzen bis zu 480 m
größer Sprechanlagenkapazität bis zu 128 Sprechanlagen Einheiten
Repeater Modus
Router Modus für 4 Area
Anwendung:
Zu dünne Querschnitte < 0,6 und zu lange Distanzen als Repeater
. System Repeater für für zu lange und zu dünne Kabel mit mehreren Monitoren
Für Apartment Sprechanlagen Systeme bis zu 128 Sprechanlagen Monitore
Sprechanlagen Kamera Interface für BUS Sprechanlagen

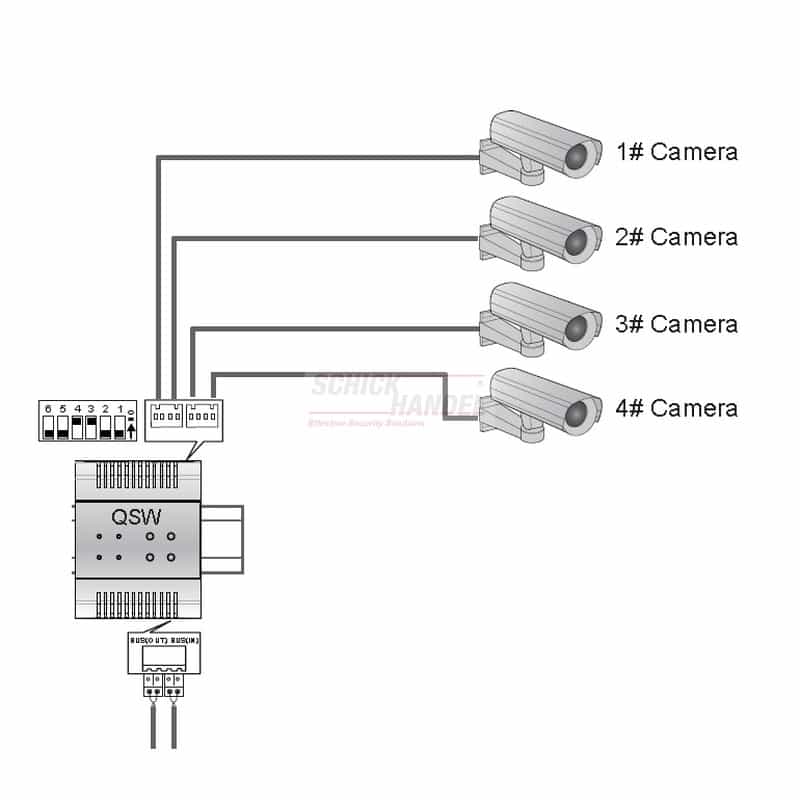

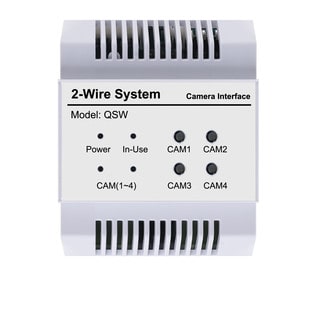

DT-QSW Modell wurde entwickelt um 4 externe Kameras analoge in den BUS der Sprechanlage einzuspeisen .
Es wird eine separate Versorgung der kameras benötigt zum Beispiel über PS4 12 V
Die QSW ist kompatibel mit allen Modellen ab T37 Es können pro SCU 4 x analoge Kameras CCD eingespeist
an einen SCU Sprechanlagen Interface eingebunden werden .
Ab dem Monitoren T37MG-V2 und DT31M ist es möglich alle Kameras an einer QSW zeitgleich in Quad-Ansicht anzeigen zu lassen . Es sind 4 QSW mit je 4 Kameras möglich

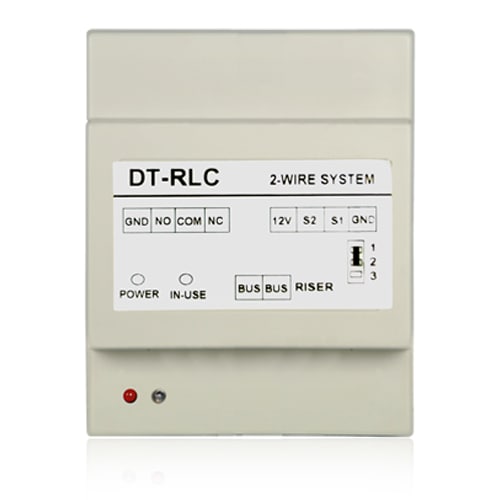

DT-RLC manipulationssicherer Relaiskontakt o. Licht Modul
Das DT-RLC BUS Relaismodul
Das RLC Modul ist ein Schlossmanagement Modul im Sicherheitsrelevanten Bereich für dem direkten Anschluss im Hausverteiler auf DIN Hutschiene (manipulationssicher ) Anschluss 1 x Türöffner, Motorschloss o.ä.
Für hohe Leistungsaufnahme des Türöffners
manipulationssicher Anschluss im Hausverteiler Lichtsteuerungsmodus für Lichtsteuerung einstellbar einstellbare Öffnungsdauer Taster anschließbar (getaktet )
Für sichere Schlosskontrolle von TÖ 1 oder 2 bis zu 4 Türklingel -IDs für Motorschloss oder andere Sicherheitsrelevanten Schlösser ( manipulationssichere Steuerung)
Der Anschluss erfolgt im Hausverteiler und wird über den BUS gesteuert .
Da kein Zugriff von außen möglich ist, haben wir hier die Möglichkeit sicherheitsrelevante Bauteile anzuschließen .
Da der DT-RLC unabhängig vom verbauten Türöffner der Türklingel arbeitet können beide Kontakte ( an der Türklingel und am RLC ) gleichzeitig genutzt werden .
Anschluss 1 x Türöffner je RLC möglich , Motorschloss o.ä.
Für hohe Leistungsaufnahme des Türöffners mit einstellbarer Öffnungsdauer
Taster anschließbar
Achtung Sprechanlagen Türschloss Hinweis :
Die Türklingeln DT601 S/KP, DT601F/KPbieten die Möglichkeit der Steuerung von 2 RLC Modulen mit dem Codebereich 1 und 2 ( Code Range ).
Die Türklingeln DT601S/ID, 601FP, DT601ID, DMR21 und DMR11SS Türöffner 1 (Codebereich 20-49 ) ein zweiter wird von außen nicht angesteuert.
Dieser Codebereich war bei dem Vorgängermodell Türklingel DT596 vorgesehen für den 2 . Öffneranschluss S2+ .
Dieser ist bei den Geräten der 601KP Serie entfallen . Dafür wird das Türöffner Signal als BUS Kommando, für S2 über den BUS übertragen und an das RLC gesendet .
Damit haben wir hier einen manipulationssicheren Schlosskontakt.
Eine Steuerung des Türöffners über das RLC Modul mittels RFID bei den Türstationen DMR11 und DMR18 ist nicht möglich erst ab MJ2015 in der Version S DMR118SCIDX S.
Das RLC Modul ist mit allen Monitoren bedingt abwärts kompatibel Der Türöffnerkontakt 2 am Monitor ist erst ab MJ 2014 (Modelle T39 T47 DT16CS ) verfügbar es wird sonst immer nur der 1. Türkontakt parallel zur angeschlossenen Türklingel angesprochen .
Anleitungen in deutsch und in Englisch finden sie im Downloadbereich Tech Support .
? Power Supply : DC24V;
? Unlocking Time: 1~30s(Default 1s);
? Lock Power supply: 12Vdc, 450mA(Internal Power);
? Working Temperature: -100 C~+400 C;
? Dimension: 89(H)×71(W)×45(D)mm.
Relais Kontakt max 10 A 277 VAC
