Ab Version V2

Netzwerkanbindung und weiterleiten des Videogespräches via SIP & Sip Server

Das SIP Account Router Modul wird einach in die Sprechanlage zwischen Türstation und BUS Netzteil PBC24 eingebunden und mit ihrem Netzwerk via LAN verbunden.

Sofern ihr Router DHCP unterstütz zieht sich das Modul automatich einen IP Adesse aus ihren Netzwerk und verbindet sich mit unserem SIP Account Router.
Am Sprechanlagen Monitor MB871,MB87 (nach FW Update)  DT433 und MB837 (und andere) können sie nun unter SIP Info (oder beim MB87 unter Telefon) die Adresse des SIP Account aufrufen.

Beim Monitor MB87 und DT31 erhalten sie die  Daten via per elektronischer Post, da diese Geräte die SIP Info Funktion noch nicht unterstützen.

Durch scannen des angezeigten QR Codes mit unserer 2easy APP verbinden sie bis zu 5 Smartphones mit ihrer Sprechanlage.

Es genügt ein NWS Modul für eine Sprechanlage mit bis zu 32 Wohnungen. Gleichzeitig ist es auch zentraler Zeitserver und Bild/ Videospeicher für alle Sprechanlagen Monitore im System.

• Einsatz in bestehenden BUS Sprechanlagen Systemen unserer Produktion
• alle aufgeführten  Monitore und Türstationen  der DT- BUS  Serie kompatibel *1
• Einsatz im Mehrfamilienhaus und Einfamilienhaus  möglich
• Monitoring der Video Türklingel

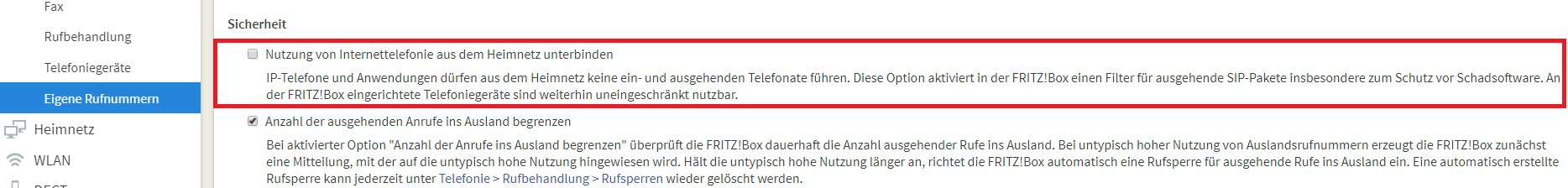

• Modul bestellen SIP Audio Weiterleitung über Fritzbox  an DECT und beliebige Nummern Info

Hinweise zur SIP Weiterleitung

Prinzipiell ist das IPG in der Funktion SIP Gateway für die Verwendung mit den o.g. Monitoren  vorgesehen .

Es ist aber auch möglich das Modul für den Einsatz in unseren bestehenden Sprechanlagen Monitoren MB87 und DT31 einzusetzen.

Funktionen:

-Anbindung DECT und externe Telefone ja nach Internetrouter (mit VOIP) möglich
-zentrale  SIP Accountverwaltung bis zu 32 ID Adressen im Appartment
-Anbindung LAN
-Einsatz an bestehenden DT Sprechanlagensystemen aus unserer Produktion
-alle DT Monitore und Türstationen  aus unserer Produktion kompatibel
-kostenlose APP für SIP Videophonie
– zentraler Videospeicher für alle sich im System befindlichen Monitore (ohne internen Speicher)
-Zeitserver für alle Monitore
-Anbindung von bis zu 16 sich im Netzwerk befindlichen IP Kameras möglich (nicht jede IP Kamera ist möglich)

---

Anbinden NWS Modul und einrichten der APP:

NWS zwischen  Türaussenstation und das BUS Netzteil PBC24 in den BUS bringen .

Bitte beachten sie unbedingt die IN/  OUT am NWS Modul

Das Modul wir immer im DHCP Modus ausgeliefert es sind also keine Einstellungen am Modul notwendig

• anschließen
  • (vom Anschluss BUS IM zum DS des NWS Moduls und vom IM des NWS zur Türstation) mit Netzwerk verbinden >> anschalten
• Power blinkt und leuchtet wenn betriebsbereit dauerhaft (IP vom Server bezogen)
• dann NET leuchtet dauerhaft und blinkt wenn es einen IP vom DHCP Server erhalten hat (beim älteren  IPG V1 genau andersherum)
• dann unter SIP Info am Monitor die Accountdaten aufrufen oder mitgelieferte Accountdaten in die APP einscannen.
• In einigen Fällen kann es vorkommen dass die Domain nicht mit im Infomenü angezeigt wird. Ergänzen sie den gescannten Eintrag der Daten in ihrer APP um die Domaindaten 47.91.88.33 und sofern bei Home ID kein Eintrag vorhanden ist geben sie dort eine beliebige Zeichenfolge ein und speichern die Accountdaten in der APP.
• Stellen sie nun  den Monitor auf weiterleiten parallel (nur beim MB87 oder DT31) und übernehmen sie die Accountdaten wie im Video aufgezeigt in die APP 2easy scannen sie mit 2easy den QR Code der wesentliche Einstellungen automatisch einträgt.
• Beim Monitor MB837 und MB871 können sie weiterleiten sofort oder verzögert einstellen. Die Zeit bis zur Umleitung ändern sie im Setup Menü des Monitors (Standard 30s)

Nach dem Installieren der APP verfahren sie mit der Einrichtung wie im Video angegeben und verändern bitte noch folgende Einstellungen

• Einstellungen >Netzwerk> notification type >firebase
• aktiven Account antippen >Expire von 3600 auf 60 einstellen
• IPV6 deaktivieren

Bitte beachten sie dass der APP alle angefragten Rechte eingeräumt und PUSH aktiviert ist.

Ihr Smartphone klingelt nun bei nicht Erreichbarkeit  zu ihren Sprechanlagen Monitor (max. 5 Mobiltelefone). Bitte beachten sie dass für die Übertragung des Livebildes abhängig von der Internetverbindung ist.

---

DIP Schalter Einstellungen

Sind die DIP Schalter alle auf aus befindet sich das Modul im DHCP Modus und zieht sich seine IP Adresse vom Netzwerkrouter

Sind die DIP Schalter an bedeutet dies das Modul mit statischen fixen IP Adressen arbeitet. Adressbereich 192.168.243.1-63 die DIP Stellungen entnehmen sie bitte den Beipackzettel des Modules. Beachten sie dass bei Verwendung dieser Einstellung der Router im gleichen IP Segment eingestellt sein muss.

Wir empfehlen dringend für den normalen Nutzer DHCP zu verwenden
